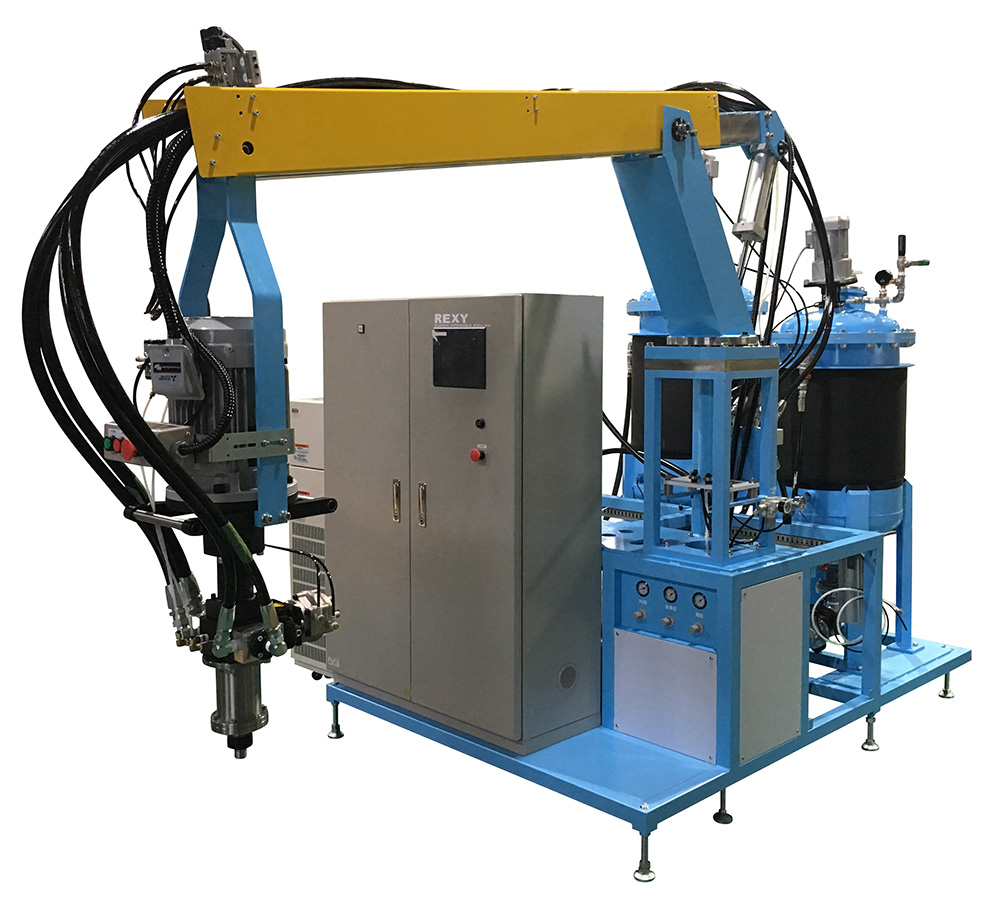

低圧RTM注入機
model 368
装置概要
注型用ポリウレタン樹脂やエポキシ樹脂の主剤と硬化剤をそれぞれの精密計量ポンプで、正確に配合比率の計量、循環を全真空下で行います。吐出指令によって、型内に連続的に自動混合吐出を開始し、注入した反応樹脂の硬化完了によって製品作りを行う注入機です。吐出後ミキシング室は当社独自の開発設計による洗浄バルブを使用し、ミキサー室を洗浄剤により自動洗浄を行えます。
特徴
・精密な計量ポンプ採用により、きわめて高い配合精度の下に２成分をミキシング室に送ることができる。
・ライン内の主剤、硬化剤を循環させることにより、それぞれの温度、粘度が一定に保たれます。
・当社独特の多段式高速スパイラルカットミキサーにより完全混合されるので、物性の高い成形品が得られる。
・全真空下操作なので製品に気泡が入らない。また、窒素加圧の必要がないので、製品に 窒素混入の心配がない。
・弊社独特の洗浄バルブ（オプション）を型注入口に取り付けることにより、ミキシングヘッド→型注入口へのホースを外したり切断することなしに洗浄することが可能です。真空槽併用の場合には真空槽を開けることなしにミキシング室洗浄ができます。
（本機は基本的には常圧下で簡易型に注入する専用機です）
・ライン内の主剤、硬化剤を循環させることにより、それぞれの温度、粘度が一定に保たれます。
・当社独特の多段式高速スパイラルカットミキサーにより完全混合されるので、物性の高い成形品が得られる。
・全真空下操作なので製品に気泡が入らない。また、窒素加圧の必要がないので、製品に 窒素混入の心配がない。
・弊社独特の洗浄バルブ（オプション）を型注入口に取り付けることにより、ミキシングヘッド→型注入口へのホースを外したり切断することなしに洗浄することが可能です。真空槽併用の場合には真空槽を開けることなしにミキシング室洗浄ができます。
（本機は基本的には常圧下で簡易型に注入する専用機です）
型式：SRL－4型 標準仕様
| 全吐出量 | 1～4Kg/min 17～67g/sec |
|---|---|
| ミキシングヘッド | 型式:ダイナミックミキサー 駆動:モーター0.75Kw 洗浄:ソルベントフラッシュ式 |
| 原液タンク | 型式:真空脱泡式 容量:有効20L 材質:接液部SUS304 温調:バンドヒーター加熱式 |
| 計量ポンプ | 型式:インナーギアタイプ 可変:インバーター式 駆動:モーター0.75KwX2 |
| 溶剤タンク | 型式:密閉加圧式 容量:20L |
| 附属品 | コントロールパネル パイプライン 架台 |
| 電力 | 3相 200V |
型式：SRL－8型 標準仕様
| 全吐出量 | 2～8Kg/min 34～134g/sec |
|---|---|
| ミキシングヘッド | 型式:ダイナミックミキサー 駆動:モーター0.75Kw 洗浄:ソルベントフラッシュ式 |
| 原液タンク | 型式:真空脱泡式 容量:有効20L 材質:接液部SUS304 温調:バンドヒーター加熱式 |
| 計量ポンプ | 型式:インナーギアタイプ 可変:インバーター式 駆動:モーター0.75KwX2 |
| 溶剤タンク | 型式:密閉加圧式 容量:20L |
| 附属品 | コントロールパネル パイプライン 架台 |
| 電力 | 3相 200V |
型式：SRL－12型 標準仕様
| 全吐出量 | 3～12Kg/min 50～200g/sec |
|---|---|
| ミキシングヘッド | 型式:ダイナミックミキサー 駆動:モーター0.75Kw 洗浄:ソルベントフラッシュ式 |
| 原液タンク | 型式:真空脱泡式 容量:有効20L 材質:接液部SUS304 温調:バンドヒーター加熱式 |
| 計量ポンプ | 型式:インナーギアタイプ 可変:インバーター式 駆動:モーター0.75KwX2 |
| 溶剤タンク | 型式:密閉加圧式 容量:20L |
| 附属品 | コントロールパネル パイプライン 架台 |
| 電力 | 3相 200V |
オプション
原液タンク下限レベルスイッチ、溶剤タンク下限レベルスイッチ、ミキシングヘッド用バランサーアーム洗浄バルブ
