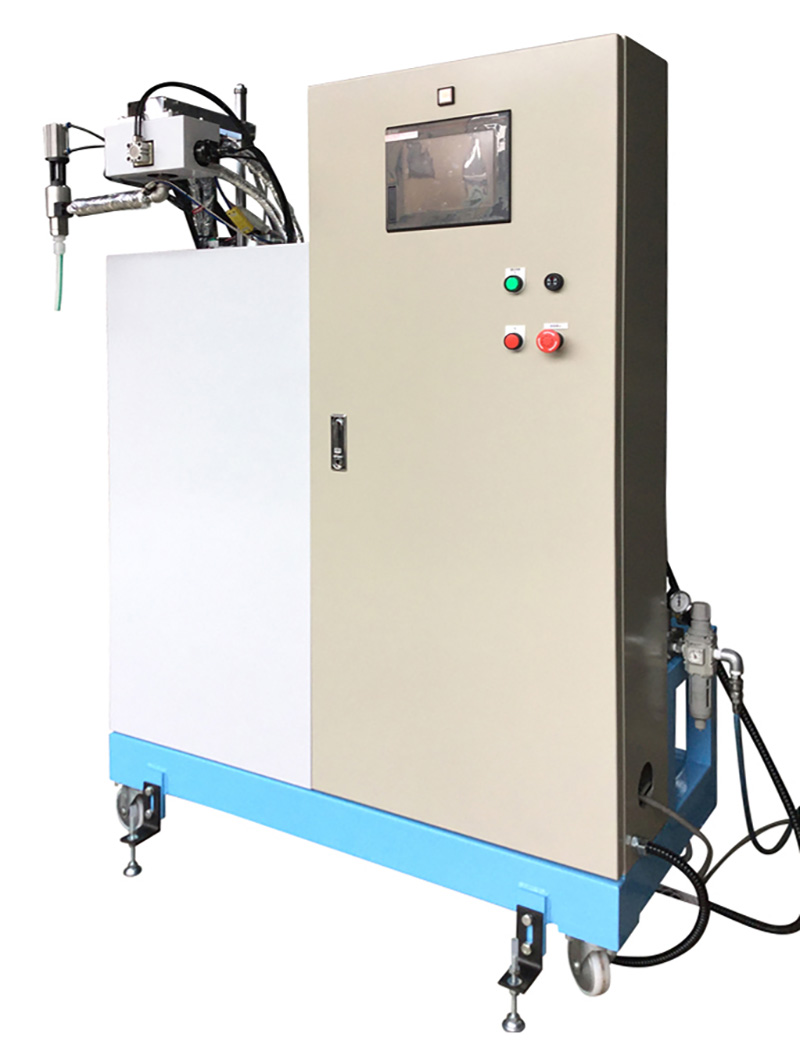

炭素繊維複合材成型用RTM注入機 RT-CF 01
CFRP（Carbon Fiber Reinforced Plastic）成型用樹脂高圧注入装置
CONCEPT
CFRPの成形法である現場重合樹脂含浸成形技術に使用されるRTM注入機です。
吐出圧力は標準型は0.3～2MPaとし、Max.10MPaまで特注設計対応可能です。
RTMのマトリックスである2液性熱硬化性樹脂の主剤と硬化剤をそれぞれの精密計量ポンプにより正確な配合比でミキサー室内で混合し、型内に設置されたカーボン繊維製プリフォームに注入含浸させます。
ミキシングヘッドはスタティックミキシング方式を採用しています。混合液吐出後ミキシング室は洗浄剤ブロー、エアーフラッシュにより洗浄可能です。
吐出圧力は標準型は0.3～2MPaとし、Max.10MPaまで特注設計対応可能です。
RTMのマトリックスである2液性熱硬化性樹脂の主剤と硬化剤をそれぞれの精密計量ポンプにより正確な配合比でミキサー室内で混合し、型内に設置されたカーボン繊維製プリフォームに注入含浸させます。
ミキシングヘッドはスタティックミキシング方式を採用しています。混合液吐出後ミキシング室は洗浄剤ブロー、エアーフラッシュにより洗浄可能です。
FEATURE
計量ポンプは主剤・硬化剤用と各個別にランスシリンダーポンプを採用。リーク率ゼロに近い精密な計量性と配合比維持が可能です。 また、主剤と硬化剤の配合比は可能範囲内で任意に調整ができます。
ミキシングヘッドにはスタティックミキサーを使用し耐高圧性が可能です。
原液樹脂（主剤・硬化剤）は循環システムによりそれぞれの温度、粘度を一定に保ちます。
吐出信号ＯＮにより循環／吐出3方向切替弁が作動し２液が混合され金型内に吐出されます。
金型内への注入時に配合比率のバランスを崩さずに吐出速度を切り替える機能を有します。
切替洗浄バルブ（オプション） 弊社独特の洗浄バルブを型注入口に取り付けることにより、ミキシングヘッド→型注入口へのホースを外したり切断することなしに初流の廃棄/洗浄液廃棄が可能です。
ミキシングヘッドにはスタティックミキサーを使用し耐高圧性が可能です。
原液樹脂（主剤・硬化剤）は循環システムによりそれぞれの温度、粘度を一定に保ちます。
吐出信号ＯＮにより循環／吐出3方向切替弁が作動し２液が混合され金型内に吐出されます。
金型内への注入時に配合比率のバランスを崩さずに吐出速度を切り替える機能を有します。
切替洗浄バルブ（オプション） 弊社独特の洗浄バルブを型注入口に取り付けることにより、ミキシングヘッド→型注入口へのホースを外したり切断することなしに初流の廃棄/洗浄液廃棄が可能です。
